MH型1-32噸電動葫蘆門式起重機(箱型式)/全廂型龍門吊與CD，MD等型號的電動葫蘆配套使用，是一種有軌運行的中小型起重機，其適用起重量1-32噸，適用跨度12-30米，工作環境-20C~+40℃內。本產品為一般用途起重機，多用于露天場所及倉庫的裝卸或抓取物料，本產品有地面操縱和室內操縱兩種型式。

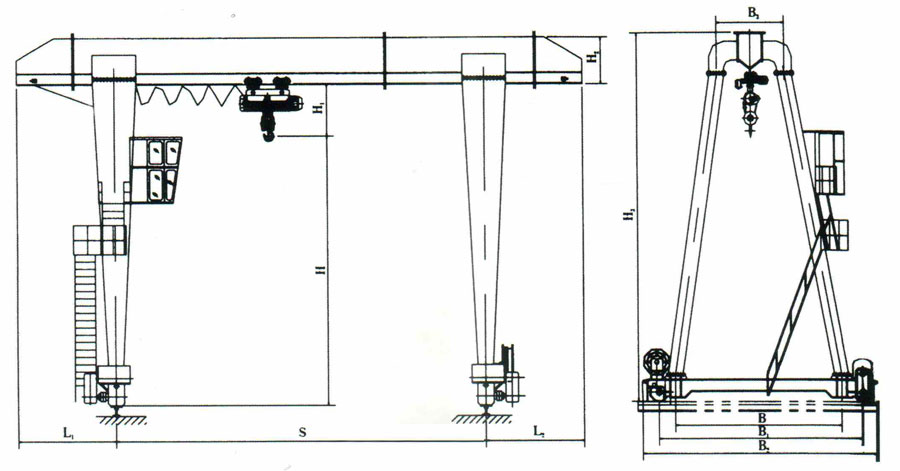

簡圖 Sketch
技術規格 Technical Specifications
| 起重量 | t | 3.2 |
| 跨度 | m | 12 | 16 | 20 | 24 | 30 |
| 起升高度 | m | 6.9 | 9 |
| 運行機構 | 運行速度 | 地面 | m/min | 20 |
| 司機室 | 30，40 |
| 運行速度 | 地面 |
| YZR160M1-6/6.3×2 |
| 司機室 |
| YZR160M1-6/6.3×2 | YZR160M2 |
| 減速器 |
| ZSC400，ZSC600 |
| 車輪直徑 | mm | Ø400 | Ø600 |
| 電動葫蘆 | 型號 |
| CD1, MD1 |
| 起升速度 | m/min | 7 0.7/7 |
| 運行速度 | m/min | 20 |
| 電動機 | 起升 |
| ZD151-4/13， ZDS11.5/4.5 |
| 運行 |
| ZDY21-4/0.8×2 |
| 工作制度 |
| A5 |
| 薦用鋼軌 |
| P38 | P43 |
| 電源 |
| 三相交流380V 50Hz |
| 起重機質量 | 地面 | KG | 12238/14238 | 15059/17059 | 17423/19423 | 21120/23120 | 32700 |
| 司機室 | KG | 12750/14688 | 15509/17509 | 17873/20873 | 21570/23570 | 33200 |
| 大輪壓 /小輪壓 |
| KN | 97/102 | 105/110 | 113/118 | 121/126 | 149 |
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 |
| L2 |
| H1 | 1350 |
| H2 | 1000 | 1100 | 1200 | 1300 | 1600 |
| H3 | 8350/1135 | 8450/1450 | 78550/11550 | 8650/11650 | 12250 |
| B | 4500/5500 | 5500/6500 |
| B1 | 5500/6500 | 6500/7500 |
| B2 | 6000/7000 | 7100/8100 |
| B3 | 1600 |
| 起重量 | t | 16 |
| 跨度 | m | 12 | 16 | 20 | 24 | 30 |
| 起升高度 | m | 6.9 | 9 |
| 運行機構 | 運行速度 | 地面 | m/min | 20 |
| 司機室 | 30，40 |
| 運行速度 | 地面 |
| YZR160M1-6/6.3 x 2 | YZR160M2-6/8.5×2 |
| 司機室 |
| YZR160M2-6/8.5×2 | YZR160L2-6/11×2 |
| 減速器 |
| ZSC600 |
| 車輪直徑 | mm | Ø500 | Ø600 |
| 電動葫蘆 | 型號 |
| CD1 |
| 起升速度 | m/min | 3.5 |
| 運行速度 | m/min | 20 |
| 電動機 | 起升 |
| ZD151-4/13 |
| 運行 |
| ZDY121-4/0.8×2 |
| 工作制度 |
| A5 |
| 薦用鋼軌 |
| P38 | P43 |
| 電源 |
| 三相交流380V 50Hz |
| 起重機質量 | 地面 | KG | 15217/18217 | 18923/21923 | 21822/24822 | 27020/30020 | 29758/32758 |
| 司機室 | KG | 15667/18667 | 19373/22373 | 22272/25272 | 27420/30470 | 30208/33208 |
| 大輪壓 /小輪壓 |
| KN | 143/150 | 152/159 | 165/174 | 169/176 | 180/190 |
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7500 |
| L2 |
| H1 | 2300 |
| H2 | 1100 | 1200 | 1300 | 1400 | 1600 |
| H3 | 9500/12500 | 9600/12600 | 9700/12700 | 9800/12800 | 9500/9900 |
| B | 5500/6000 | 6500/7500 |
| B1 | 6500/7000 | 7500/8500 |
| B2 | 7000/7500 | 8200/9200 |
| B3 | 1600 | 1700 |
| 起重量 | t | 20 |
| 跨度 | m | 12 | 16 | 20 | 24 | 30 |
| 起升高度 | m | 6；9 |
| 運行機構 | 運行速度 | 地面 | m/min | 20 |
| 司機室 | 30 |
| 運行速度 | 地面 |
| YZR160M1-6/6.3×2 | YZR160M2-6/8.5×2 |
| 司機室 |
| YZR160M2-6/8.5×2 | YZR160L2-6/11×2 |
| 減速器 |
| ZSC600 |
| 車輪直徑 | mm | Ø600 | Ø700 |
| 電動葫蘆 | 型號 |
| HC |
| 起升速度 | m/min | 3.5 |
| 運行速度 | m/min | 20 |
| 電動機 | 起升 |
| ZD152-4/18 |
| 運行 |
| ZDY-4/0.8×4 |
| 薦用鋼軌 | KG | P43 | P50 |
| 電源 |
| 三相交流380V 50Hz |
| 起重機質量 | 地面 | t | 16.85/17.52 | 21.63/22.4 | 25/25.87 | 31/32.15 | 38/39.17 |
| 司機室 |
| 大輪壓 /小輪壓 |
| t | 19.92/9.96 | 22.32/12.32 | 24.07/14.17 | 27.87/17.87 | 31.68/21.18 |
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7000 |
| L2 |
| H1 | 6000 | 9000 |
| H2 | 2725 |
| H3 | 1400 | 1600 | 1800 | 2000 | 2200 |
| B | 5000 | 5500 |
| B1 | 6000 | 6500 |
| B2 | 7600 | 8500 |
| B3 | 1600 | 1700 |
| 起重量 | t | 20 |
| 跨度 | m | 12 | 16 | 20 | 24 | 30 |
| 起升高度 | m | 6；9 |
| 運行機構 | 運行速度 | 地面 | m/min | 20 |
| 司機室 | 30 |
| 運行速度 | 地面 |
| YZR160M2-6/8.5×2 | YZR160M2-6/8.5×2 |
| 司機室 |
| YZR160M2-6/8.5×2 | YZR160L2-6/11×2 |
| 減速器 |
| ZSC600 | ZSC750 |
| 車輪直徑 | mm | Ø700 |
| 電動葫蘆 | 型號 |
| HC |
| 起升速度 | m/min | 3 |
| 運行速度 | m/min | 20 |
| 電動機 | 起升 |
| ZD×62-6/18.5 |
| 運行 |
| ZDY-4/0.8×4 |
| 薦用鋼軌 | KG | P43 | P50 |
| 電源 |
| 三相交流380V 50Hz |
| 起重機質量 | 地面 | t | 19.65 | 23.66 | 33.84 | 35.58 | 42.66 |
| 司機室 |
| 大輪壓 /小輪壓 |
| t | 22.46/23.17 | 26.85/27.66 | 36.52/37.36 | 41.63/42.85 | 47.85/48.16 |
| 基本尺寸 | L1 | mm | 3000 | 4000 | 5000 | 6000 | 7000 |
| L2 |
| H1 | 6000 | 9000 |
| H2 | 3085 |
| H3 | 1700 | 1900 | 2000 | 2100 | 2300 |
| B | 5000 | 5500 |
| B1 | 6000 | 6500 |
| B2 | 7600 | 8500 |
| B3 | 1600 | 1700
|
